Sissejuhatus EN15129 antisemilistesse seadmetesse

EN 15129: 2018 on Euroopa standard, mis täpsustab konstruktsioonides kasutatavate konstruktsioonide konstruktsiooni, testimise, materjalide ja jõudluse nõudeid seismilise reageerimise muutmiseks. See asendab EN 15129: 2009 ja hõlmab seismilise eraldatuse, energia hajumise ja jäikade ühenduste seadmeid, tagades töökindluse, vastupidavuse ja ohutusstandardite järgimise. Põhirakenduste hulka kuuluvad hooned, sillad ja tsiviilehituse tööd, mis vastavad EL -i määrusele 305/2011 ehitustoodete jaoks.

1. jäigad ühenduse seadmed (RCD)

1), funktsioon: Piirata suhtelisi nihkeid; Kaasage püsivaid ühendusseadmeid (PCD), kaitsmepiiranguid (FRS) ja ajutisi ühenduse seadmeid (TCD).

• PCD -d: Vaheta liikumised ühes või kahes suunas, võimaldage pöördeid/vertikaalseid nihkeid (nt liikuvad/fikseeritud laagrid).
• FRS: Ohverdage eelneva jõu künnistel ebaõnnestuda, et võimaldada liikumist seismiliste sündmuste ajal (mehaanilised/hüdraulilised tüübid).
• TCDS (šok -ülekandeüksused, STUS): Aktiveerige konkreetsetel kiirustel, pakkudes dünaamilist vaoshoitust; nõuavad sfäärilisi hingekesi ja viskoosseid vedelikke.

2), testimine: Materjali ühilduvuse ja funktsionaalsuse jaoks tüüpi testid (teenuse koormus, purunemise, tsükliline laadimine) ja tehase tootmise juhtimine (FPC).

2. nihkest sõltuvad seadmed (DDD)

1), lineaarsed seadmed (LDS): Eksponeerige lineaarse jõu displacemendi käitumist (nt elastomeersed nihkeseadmed).

2), mittelineaarsed seadmed (NLDS): Näidake mittelineaarset käitumist, sealhulgas energia hajuvaid seadmeid (EDDS, ξ> 15%) ja mittelineaarseid elastseid seadmeid (NLEDS, ξ vähem või võrdne 15%).

3), võtmeomadused: Jäikus (K_{Eff, B}, K₁, K₂), summutussuhe (ϵ ϵ_{Eff, B}) ja keskuse võimekus.

4), testimine: Tsükliline laadimine erineva nihke korral, temperatuuri/niiskuse efektid ja materjali vananemise valideerimine.

3. kiirusest sõltuvad seadmed (VDD)

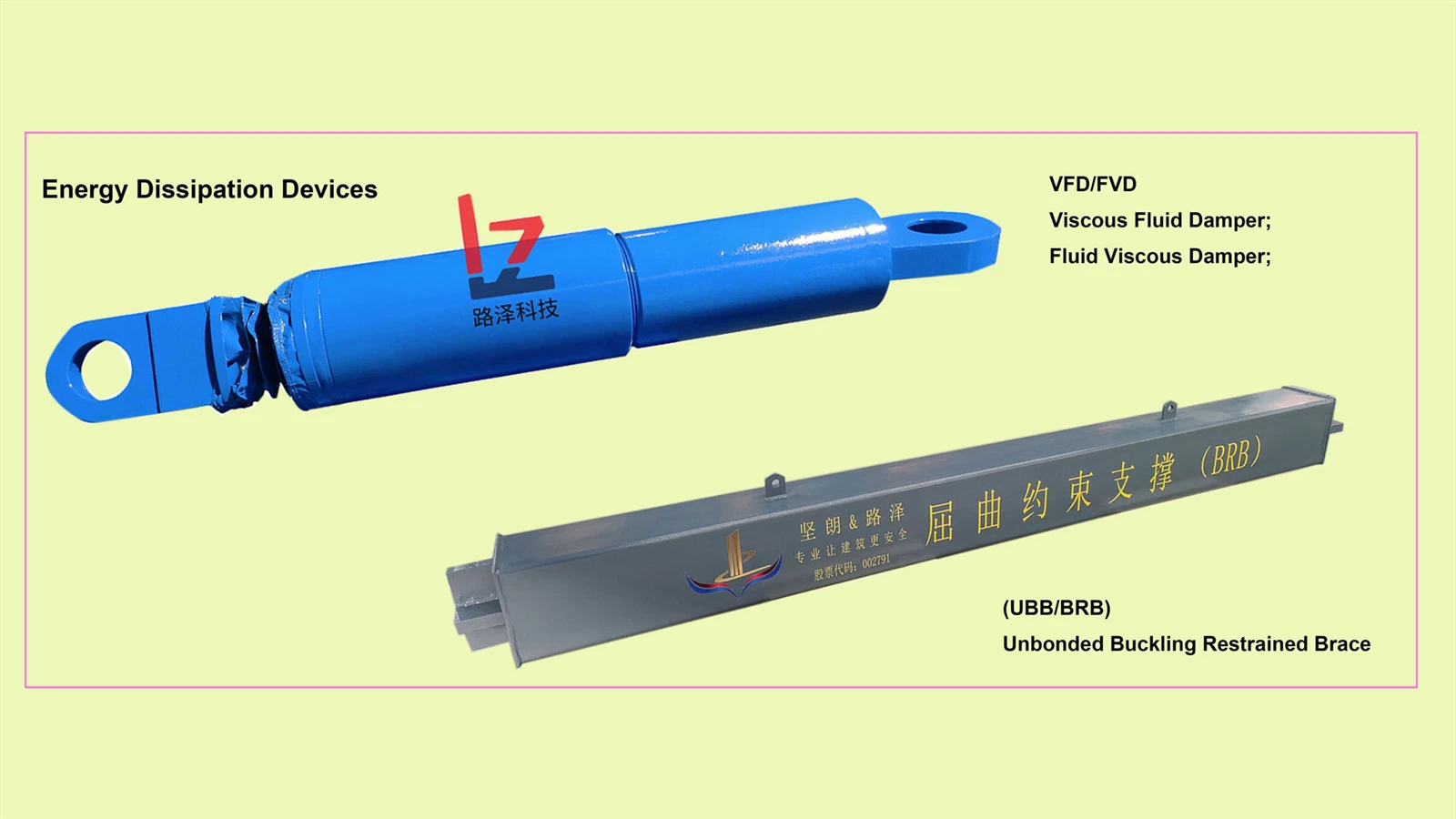

1), Vedeliku viskoosse siibrid (FVD): Jõud sõltub kiirusest ( ).

2), vedeliku vedru siibrid (FSD): Jõud sõltub kiirusest ja nihkest ().

3), projekteerimisnõuded: Insuldivõime, soojuspaisumissätted ja kolbivardade paindumiskindlus.

4)), testimine: Dünaamiliste koormuste korral põhiseaduse kontrollimine, summutamise efektiivsus ja tihendi kulumiskindlus.

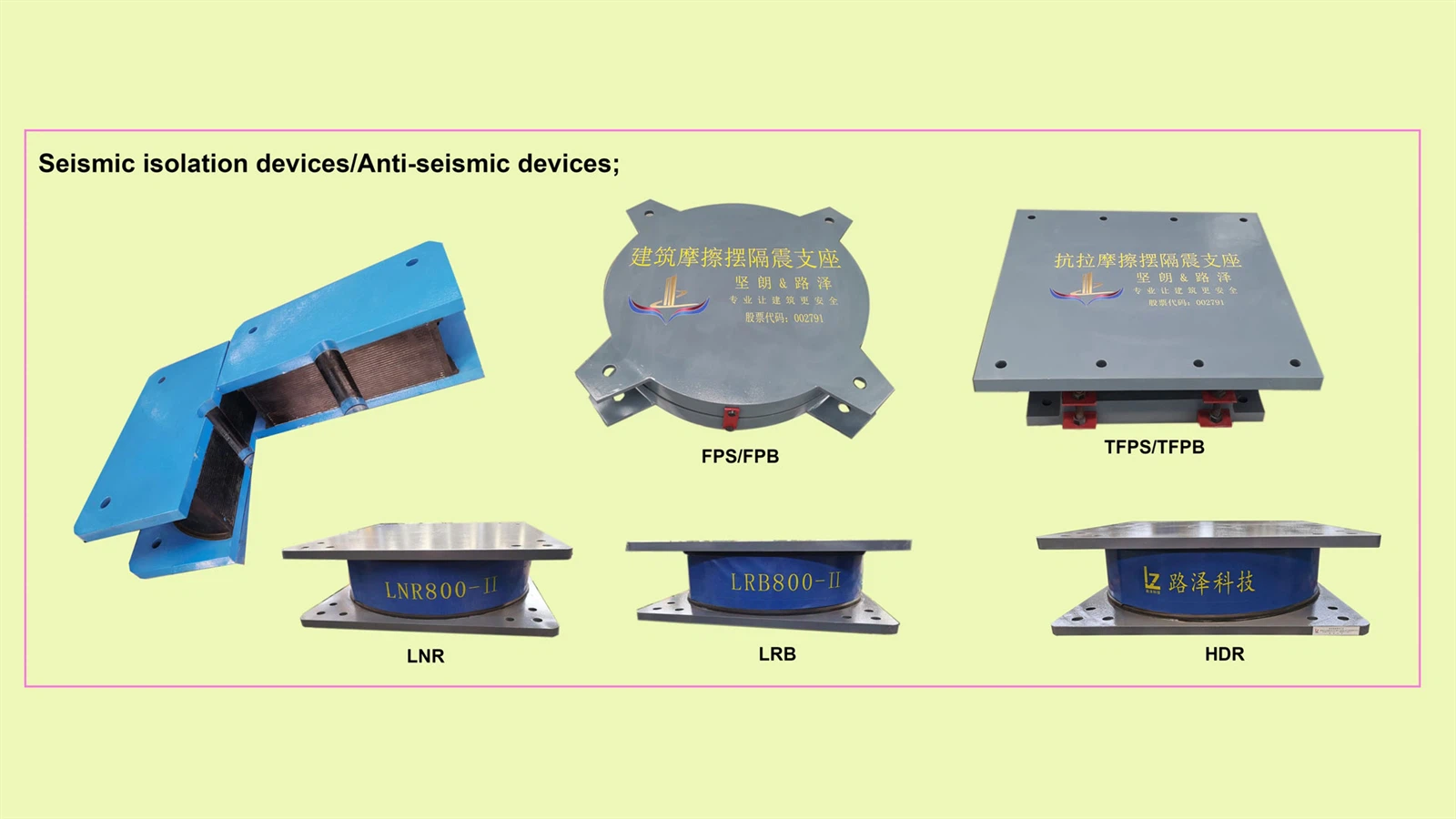

4. Isolaatorid

1), elastomeersed isolaatorid:

►Kõrge/madala summutava kummist laagrid (HDRB/LDRB), Plii kummilaagrid (LRB).

►Võõrase seismilise isolatsiooni madala horisontaalse jäikuse kaudu; Nõuavad nihkemoodulit, kokkusurumise/jäikuse teste.

2), Kumerad/tasased pinna liugurid:

►Kasutake sfäärilisi/silindrilisi pindu pendelitaoliseks liikumiseks, hõõrdumine energia hajumiseks.

►KEKTI PARAMEERID: Jäikuse taastamine, hõõrdetakistus ja kulumistaluvus.

5. Seadmete kombinatsioonid

1), integreeritud süsteemid: Kombineerige RCD -d, DDD -d, VDD -sid või isolaatorid (nt siibritega libisevad laagrid).

2), disaini fookus: Komponentide interaktiivsed efektid, koormuse jaotus ja ühilduvus.

3), testimine: Täismahutüübi testid kombineeritud jõudluse kinnitamiseks seismiliste koormuste korral.

1), materjalid:

■ Elastomeerid (looduslik kumm, polükloropreen), teras, roostevaba teras, kuju mälusulamid (SMA), viskolastilised polümeerid.

■ Vastavus EN -i standarditele (nt EN 10025 terase jaoks, ISO 188 elastomeeri vananemiseks).

2), kujunduspõhimõtted:

■ Mahutavuse disain koos üle tugevate teguritega ().

■ Kesksentringi võime (nt, E_hisoleeritud struktuuride jaoks).

1), tüüpi testimine: Kontrollib uute disainilahenduste või modifikatsioonide (nt tsüklilise koormuse, temperatuuri efektide) toote jõudlust.

2), tehase tootmise kontroll (FPC): Regulaarsed testid tootmispartiide kohta, et tagada järjepidevus (nt tihendusjäikus, hõõrdemõõtmised).

3), tulemuslikkuse püsivuse hindamine ja kontrollimine (AVCP): Vastab EL -i eeskirjadele, sealhulgas esialgse tehase ülevaatuse ja pideva jälgimisega.

1), CE märgistamine: Tulemuslikkuse deklareerimise (DOP) põhjal, vastates olulistele omadustele (koormuse kandmine, seismiline vastupidavus, vastupidavus).

2), paigaldamine ja hooldus: Õige paigaldamise (nt tolerantsid, juurdepääsetavus) ja täiendusteenuste kontrollide (tavalised/peamised kontroll) juhised.

Normatiivsed viited hõlmavad EN 1990 (Eurocode), EN 1337 (konstruktsioonilaagrid) ning materjalide ja testimise ISO standardid.

See standard tagab seismilised seadmed suurendavad struktuurilist vastupidavust, muutes dünaamilist reageerimist, hajutades energiat ja säilitades funktsionaalsuse seismiliste sündmuste ajal ja pärast seda, vastates ohutus- ja jõudlusnõuetele kogu Euroopas.
