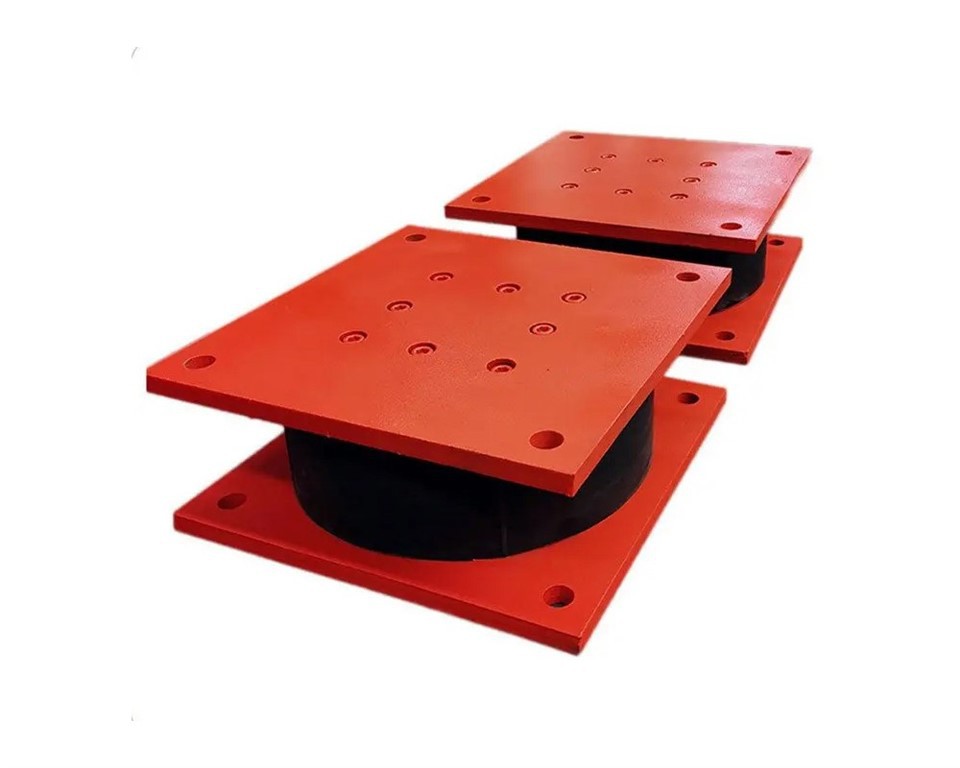

Kõrge summutuse eraldamise kummilaager (HDRB) hoonete, kõrgete sildade või muude ehitiste jaoks

Kõrge summutav kummilaager (HDR)on aseismiline isolatsioonjaEnergia dissipatsiooniseadevertikaalse koormuse kandmise, horisontaalse eraldatuse integreerimine jaEnergia dissipatsiooni summutaminefunktsioonid. Seda kasutatakse peamiselt selliste ehitiste nagu hoonete ja sildade seismiliseks kaitseks. Toode parandab energiaharjumise efektiivsust, lisades looduslikule kummile kõrge molekul energiaharjutavate materjalide, mis on keskkonnasõbralikud, võimaldades kummi summutussuhte ulatuda 10%-16%-ni. Vastades samade mehaaniliste omadustega nagu plii-südamiku laagritega, on HDR-laagritel ka parem madala temperatuuriga vastupidavus, mille lõplik nihkepinge on üle 450%. Koos jäigastunud terasest plaatide lamineeritud konstruktsiooniga saavutab see stabiilse vertikaalse laagri võime ja horisontaalse deformatsiooni võime. Toode on rakendatav seismiliste intensiivsuse tsoonides 9 kraadi või madalama ja rahvusvahelise multissemilise tsooniga projektides.

Spetsiaalset summutusvalemit kasutatakse maavärina ajal edastatava horisontaalse vibratsioonienergia hajutamiseks. Maavärina ilmnemisel pakutakse hoonele vertikaalset tuge, samal ajal kui kogu horisontaalset energiat hoonesse ei edastata. Vibratsioonienergia muundatakse soojusenergiaks ja hajutatakse seismiliste lainete kosutava liikumise ajal, vähendades märkimisväärselt horisontaalse seismilise jõu hävitavat mõju hoonele.
1. vertikaalne koormus kandmine:Lamineeritud konstruktsioon, mis on moodustatud mitmekihiliste jäigastatud terasest plaatide ja kummi vulkaniseerimisel, tagab stabiilse vertikaalse tuge. Kujundatud survepingevahemik on 5-20MPa, mis vastab EN 1337-3 täpsustatud laagrite vertikaalse laagri mahutavuse projekteerimisnõuetele, mis võivad vastata erinevatele koormuse nõudmistele.
2. horisontaalne isolatsioon:Kummist kiht läbib horisontaalse seismilise toime ajal nihke deformatsiooni, pikendades struktuuri loomulikku vibratsiooniperioodi (tavaliselt 1,5-3,0 sekundit), et vältida sagedusriba, kus seismiline energia on koondunud, vähendades sellega peastruktuurile edastatavat seismilist jõudu. See vastab ASCE 7 (USA) eraldatud struktuuride perioodi korrigeerimise sätetele.
3. Energia dissipatsiooni summutamine:Kõrgsummutavate kummimaterjalide hajutavad seismilise energia molekulaarsete ahelate sisemise hõõrdumise ja hüstereesi efekti kaudu, samaväärse summutussuhtega> 10%, kontrollides tõhusalt struktuurilise nihke ja kiirenduse reageerimist, vastates EN 15129-s täpsustatud eraldusseadmete energia-dissipatsiooni jõudlusnõuetele.

3.1 Tehnilised parameetrid

3.2 spetsifikatsioonidHDR hoonete jaoks.

3.3, spetsifikatsioonidHDR maantee sildade jaoks.
Palun meie veebiblogi link on järgmine:

Kõrge summutav kummist laager (I) Tüüp ümmargune kujue
Kõrge summutav kummilaagris (ii) tüüpi ümmargune kuju
Kõrge summutav kummilaager (i) tüüpi ristkülikukujuline kuju
Kõrge summutav kummilaagris (ii) tüüpi ristkülikukujuline kuju

1. konstruktsioonivormi järgi:
a) I tüüp:Varruka poldiühendus, manustatud terasplaatidega nii ülemisel kui ka alumisel osal, mis sobib tavapäraseks paigaldamiseks.


b) II tüüp:Tenoniühendus, allosas manustatud terasplaati, lihtsustades ehitusprotsessi.


2. kuju järgi:
a) ringikujuline:Sobib sümmeetriliselt stressis struktuuridele.
b) ristkülikukujuline:Kohandatav asümmeetriliste koormustega.
3. Valiku põhimõtted:
a) Laagri mudelit ja spetsifikatsiooni saab otse valida vastavalt silla (hoone jms) ala maksimaalse kiirenduse järgi. Lisaks tuleks valitud laagri horisontaalset jäikust ja maksimaalset nihkepinget kontrollida, et täita teenuse nõudeid vastavate seismiliste jõudude all.
b) Sobiva nihkega laager tuleks valida vastavalt vahemikule, temperatuuri variatsioonivahemikule ja ehituse kõrvalekaldele.
c) See peaks vastama tegeliku silla, hoone ja muude ehitiste ruumilistele positsiooni nõuetele. Varrukad ja ankrupoldid peaksid vältima vastuolulist koormust kandvate terasvarrastega.
d) Tootmise erinevuste tõttu, mis põhinevad adaptiivsel pöörlemisnurgal θ ja kummist disainilahendusmoodul G, silla- ja ehitusinsenerid peaksid valima mudelid vastavalt iga silla tegelikele tingimustele, et optimeerida konstruktsioonipinge ja hooldustingimusi, tagades toote funktsioonid ettenähtud viisil.

1. integreerib vertikaalse laagri võime, horisontaalse taastamisjõu ja summutamise (energia neeldumine) ühes.
2. Selle samaväärne summutussuhe on kõrge ja energia dissipperimisvõime on parem kui plii-tuumiklaagrites. See on tasuta reostusest, vastates EN 15129 keskkonnasõbralike isolatsioonimaterjalide nõuetele.
3. täiustatud kummi valem, samaväärse summutussuhtega üle 10%.
4. madal hooldus- ja halduskulud (täiendavaid summutusseadmeid pole vaja); 30%väiksema mahuga kui plii-südamiku laagrid, hõlbustades ehitust, kulude põhjalik vähendamine 20–30%.
5. Minimaalne jääk deformatsioon pärast suurt maavärinat, pole vaja asendada.
6. Kõrge summutava laagri pind on kaetud kummi kaitsekihiga, millel on suurepärane vananemisvastane jõudlus, kaitstes sisemist kummi osooni ja ultraviolettkiirte eest, mille tulemuseks on parem vananemiskindlus. Samaväärne summutussuhe väheneb 50 aasta jooksul vähem kui 2%; Madala hoolduskulude, EN 15129 vastupidavuse nõuete täitmine.
7. HDR-i kõrge summutatava kummist on tugev keskkonnaga kohanemisvõime ja madala temperatuuriga sõltuvus, stabiilne jõudlus keskkonnas -50 kraadi ja +60 kraadi, mis sobib külmade ja kõrge temperatuuriga aladele.
8. HDR-i kõrge summutava kummiga, nagu looduslik kumm, on suurepärase pugemise jõudlusega.
9. keskkonnasõbralik ja saastevaba.

1. teadus- ja arendustegevuse meeskond:Peamine teadus- ja arendustegevuse meeskond koosneb mitmest vaneminsenerist ning on asutanud tööstuse ja mitmekesisuse uurimise koostöö Huazhongi teaduse ja tehnoloogia ülikooliga, keskendudes innovatsioonile eraldamismaterjalides ja struktuurides.
2. põhitehnoloogiad:
a) Suure summutav kummist valem:Nanoskaala täiteainete modifitseerimise tehnoloogia võetakse vastu, et suurendada summutussuhte 16% -ni, säilitades samal ajal kummi elastsuse. Tulemuslikkuse sumbumine on pärast 500 000 väsimustesti <5%.
b) lamineeritud struktuuri optimeerimine:Piiratud elementide simulatsioonitehnoloogiat kasutatakse teraseplaatide ja kummist kihtide paksuse suhte optimeerimiseks, suurendades vertikaalse laagri mahutavuse ühtlust 20%.
c) Dünaamiline jõudluse reguleerimine:Töötatakse välja temperatuuriga kompenseeritud valem, horisontaalse jäikuse kõikumine on väiksem kui 8% keskkonnas -40 kraadi +60 kraadini, mis vastab äärmuslike kliimatsoonide vajadustele.
3. katsevõimalused:Varustatud 4000 kN-i rõhu testimismasinatega, 3M × 3M loksutamislaudade, kõrge ja madala temperatuuriga vananemiskambrite ning muude seadmetega, mis on võimelised iseseisvalt läbima katseid vastavalt sellistele standarditele nagu GB/T 20688, EN 1337, EN 15129 ja ASCE 7-22.
4. standardite järgimine:
ISO standard: ISO22762,Elastomeersed seismilised-kaitse isolaatorid;
Kodune: GB 20688,Kummilaagrid
JT/T 842;Kõrge summutav seismiline isolatsiooni kummilaager maanteesildadele.
                   JG/T 118-2018Seismiline isoleeritud kummilaager hoonetele
Euroopa: EN 1337-1/-3/-5Konstruktsioonilaagrid (konstruktsioonilaagrite disain ja testimine),
                En 15129Antsemilised seadmed (isoleerimisseadmete jõudlusnõuded);
Ameeriklane:ASCE 7-2022,Minimaalne disainikoormus ja sellega seotud kriteeriumid ehitise ja muude konstruktsioonide jaoks.
                 FEMA P2082-2020 soovitas NEHRP uute hoonete ja muude ehitiste seismilisi sätteid.
FEMA P-2090Soovitatavad võimalused postitatud keskkonna parandamiseks postivälise taaskasutamise ja funktsionaalse taastumisaja jaoks (juhised isolatsioonisüsteemide hindamiseks).

1. kvaliteedisüsteem:Sertifitseeritud ISO 9001: 2015 kvaliteedijuhtimissüsteemiga, mis loob terve töötlemise jälgimissüsteemi toorainetest valmistoodeteni. Iga toodete partii on ühendatud ainulaadse kvaliteedikoodiga.
2. protsessi juhtimine:
a) tooraine ülevaatus:100% kummi puhtuse, teraseplaadi saagikuse tugevuse ja muude näitajate kontrollimine. Tarnijad peavad järgima ISO 14001 keskkonnastandardeid.
b) tootmise jälgimine:Täieliku automatiseeritud vulkaniseerimise tootmisliini vastuvõtmine koos temperatuuri (± 1 kraadi viga) ja rõhu reaalajas jälgimisega (± 0,1MPa viga), et tagada ühtlane vulkaniseerumine.
c) valmistoote testimine:Iga laager läbib vertikaalse laagriohu, horisontaalse nihke- ja summutussuhte testid. Tehasest võivad lahkuda ainult 100% -lise läbisõidukiirusega tooted.
3. Pidev täiustamine:Kvaliteediprobleemide andmebaasi loomine, defektide määrade analüüsimine 6σ haldusmeetodite abil. Toote defekti määra on viimase kolme aasta jooksul kontrollitud alla 0,03%.
4. kontrolli aruanded

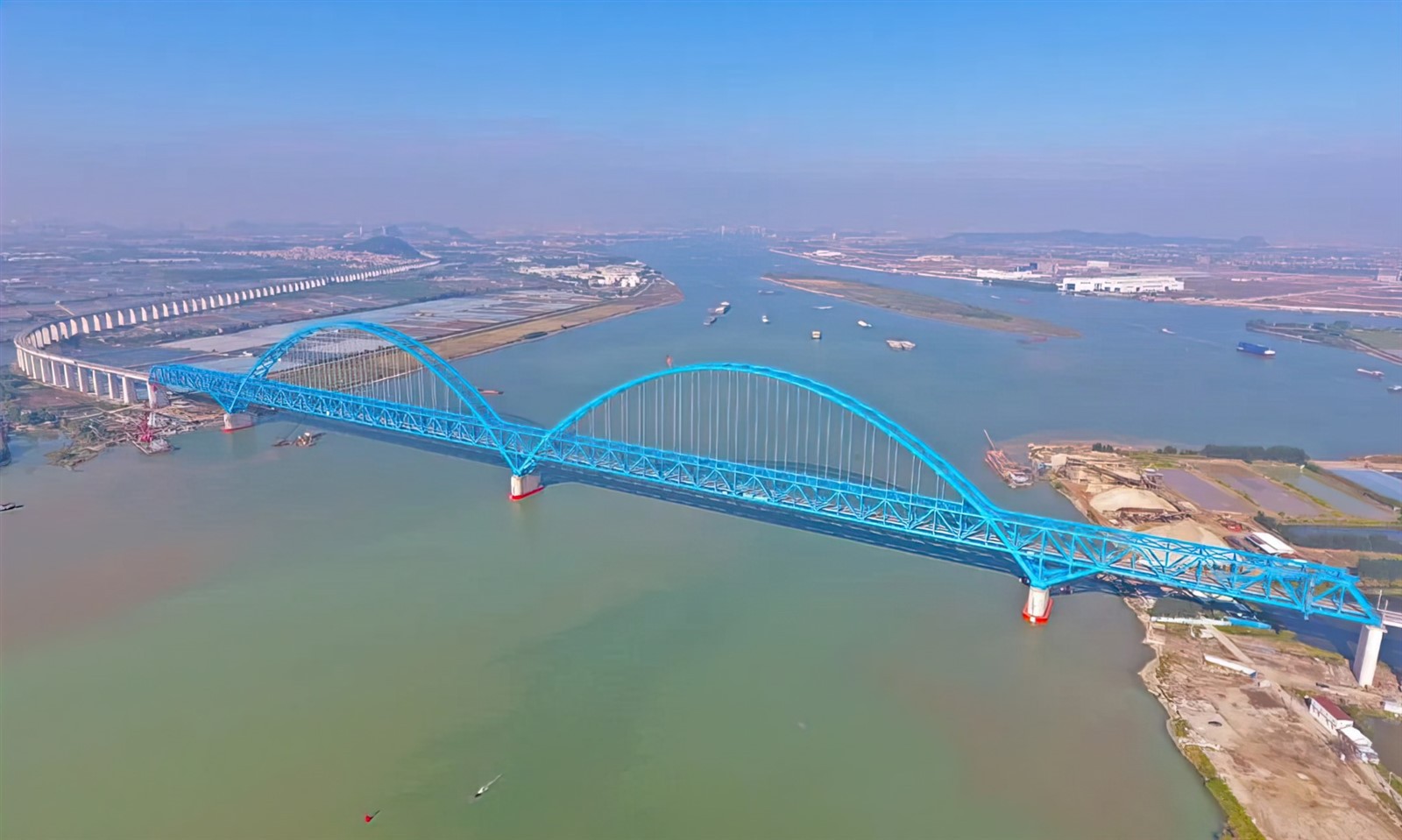

1. Sillatehnika:Sobib talasildade, kaabliga ahendatud sildade jms jaoks, vähendades muulide seismilist reageerimist ja takistades tala langevaid õnnetusi. Näiteks Penangi teine sild võtab kasutusele HDR-laagrid, mis vastab EN 1337-5 sillakande spetsifikatsioonidele, ja talus edukalt 7,5 maavärinat.
2. ehituskonstruktsioonid:Kõrghooned, haiglad, lennujaamad ja muud kõrged ohutusnõuetega hooned, vähendades esialgse väärtuse 1/3-1/5-ni. Peking Daxingi rahvusvaheline lennujaam võtab vastu vahemike eraldamistehnoloogia, kasutades tuhandeid kõrge summutavaid laagreid, vastates ASCE 7-22 seismiliste disaini nõuetele.
3. tööstus- ja spetsiaalsed hooned:Keemiataimed, iidsed ehitised jne, kaitseseadmete ohutus ja konstruktsioonielu pikendamine.

1. paigalduspunktid:
a) Vundamendi pinna tasasusviga peab olema väiksem kui 2 mm ja manustatud terasplaat peab olema joondatud laagri poldi aukudega.
b) Lükanduvate laagrite jaoks peab libisemissuund olema kooskõlas peamise nihkega ja hõõrdetegur peab olema väiksem kui 0,03, mis vastab EN 1337-2 paigaldamise täpsuse standarditele.
c) Fikseerimine toimub gravitatsiooni või rõhuga sirvimisega. Poldid peavad pingutama pärast seda, kui standardile vastab mittevarkamise epoksümördi tugevus.
2. Hooldusjuhised:
A) Regulaarne ülevaatus: puhastage pind igakuiselt, kontrollige nihke ja poldi tihedust kvartalis ning viige igal aastal läbi põhjalikke jõudlusaste, viidates FEMA P-2090 hooldustsükli nõuetele.
b) Korrosioonivastane töötlemine: kandke metallkomponentidele õli iga kahe aasta tagant, et vältida rooste jõudlust mõjutavat rooste.
c) Asenduskriteeriumid: Asendamine on vajalik siis, kui kummi pragunemise sügavus> 2mm, terasplaadi rooste pindala> 10%või samaväärne summutussuhe väheneb> 20%.

1. Valisoovitused:
A) Valige mudelid vastavalt seismilistele parameetritele, struktuurikoormustele ja nihkenõuetele, et vältida ülekoormust. EL-i projektide jaoks on vaja väsimusnäitajate täiendavat kontrollimist EN 1337-4-s.
b) ühe pideva talaühiku pikkus ei tohiks ületada 200 m, väiksema või võrdne 6 vahega; Vastasel juhul tuleks lisada täiendavaid libisevaid laagreid.
2. ehitusnõuded:
a) Vältige keevituse ajal kõrge temperatuuriga kummi kahjustamist. Rustivastane ravi tuleb teha pärast keevitamist, järgides Ameerika AISC 360 terasest konstruktsiooni keevitamise spetsifikatsioone.
b) Veenduge, et laager ei oleks paigaldamise ajal vastuolus konstruktsiooniteravarbadega. Varrukate asukoht peab vältima peamisi ribasid.
3. keskkond ja ohutus:
a) Laagri pinnale on keelatud kanda söövitavaid aineid ja vältida vee pikaajalist kogunemist.
b) Pärast maavärinat on vaja professionaalset kontrolli. Kui jääk deformatsioon> 5% disaini nihkest, tuleb läbi viia asendamise hindamine, viidates FEMA P-2090-s katastroofijärgsele hindamisprotsessile.

1. Penangi teine sild:HDR-laagrite esimene laiaulatuslik rakendus kogu maailmas, mis vastab EN 1337-5 standarditele, mis vastu peab edukalt 7,5 maavärinaga.
2. Peking Daxingi rahvusvaheline lennujaam:Vahepinna eraldamistehnoloogia kasutuselevõtt, kasutades tuhandeid kõrge summutavaid laagreid, vastates ASCE 7-22 seismiliste hinnete nõuetele, vähendades märkimisväärselt rongide vibratsiooni mõju.
3. San Francisco meditsiinikeskus:HDR-laagrisüsteemi kasutuselevõtt FEMA P-2090-le vastavasse, tagades kriitiliste meditsiiniseadmete normaalse toimimise maavärinate ajal.

1. Garantiiperiood:Tavaliselt 5 aastat; Rahvusvaheliste projektide puhul võib seda laiendada 10 aastani vastavalt EN 15129 nõuetele.
2. tehniline tugi:Esitage 24-tunnine veebikonsultatsioon, vastake kohapealsetele teenusetaotlustele 8 tunni jooksul ja abistage Euroopa ja Ameerika standardite sertifitseerimisdokumentide täitmisel.
3. Regulaarsed tagasitulekud:Pakkuge kaugseireteenuseid kvartali ja korraldage kohapealseid kontrolle igal aastal, andmed vastavad seire spetsifikatsioonidele EN 1337-7.
