Paindlik Connetctorsi süsteem hoonete seismilise eraldamise torustik

Maavärina ilmnemisel on torustikusüsteem jäigalt ühendatud ja tal pole võimeline iseenesest seismilist nihkumist kompenseerima. Kui meetmeid ei võeta, läbib torustik plastist deformatsiooni, kuni see on kahjustatud ja katki. Selle tulemusel kaotavad drenaažisüsteem, HVAC (kuumutamine, ventilatsioon ja kliimaseadmed), ventilatsioonisüsteem, elektrisüsteem jne, oma funktsioonid, tekitades veelgi võimalikke ohutusohte. Seismilise isolatsioonipiirkonna jaoks tuleks võtta seismilisi isolatsioonimeetmeid ning seismiliste isolatsioonide painduvate ühendusmoodulid erinevate sõlmede ja töötingimuste jaoks tuleks seadistada, et need sõlmed annaksid võimega kompenseerida seismilist nihkumist.

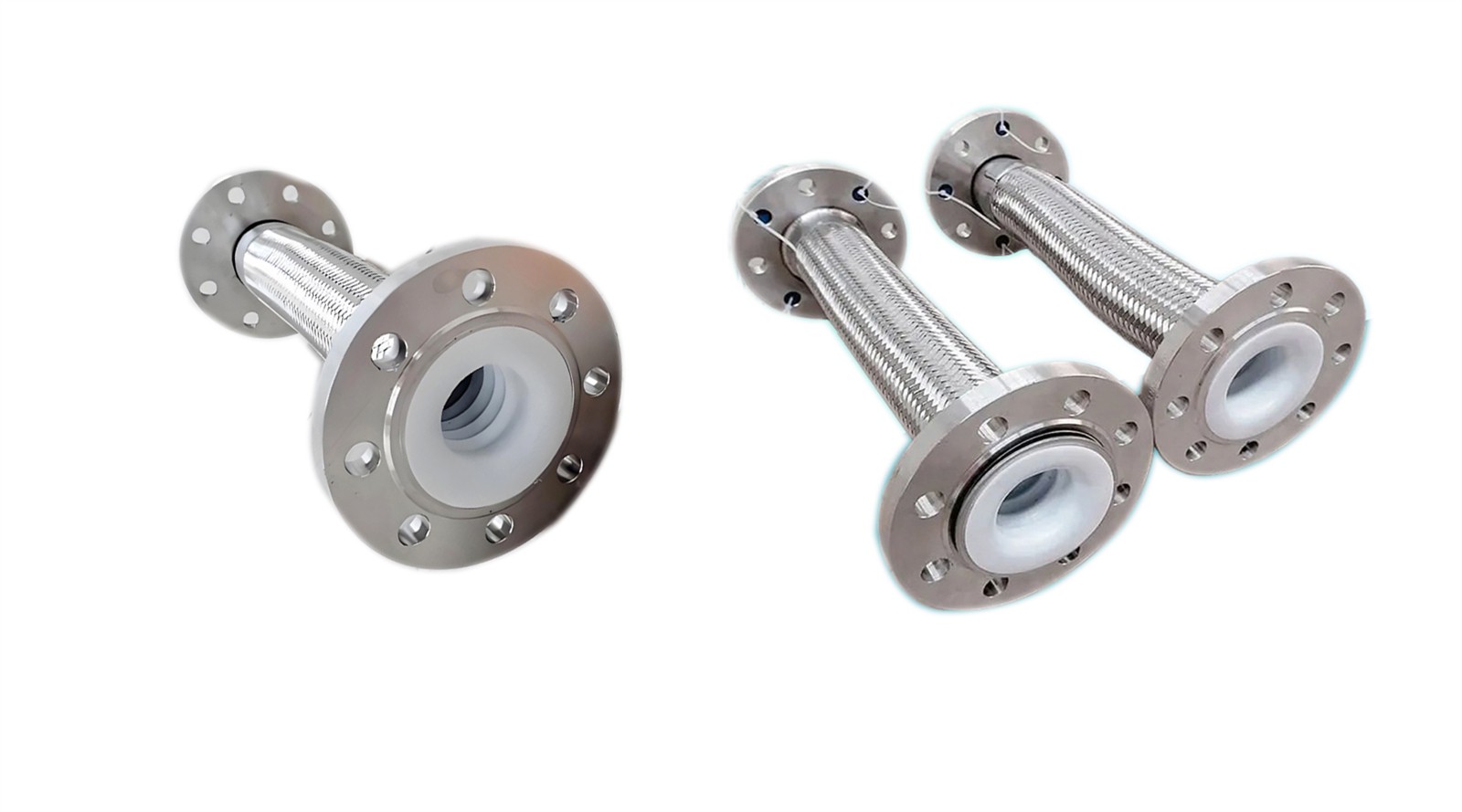

Seismiline isolatsiooni painduv ühendusmoodul on modulaarsete torujuhtmete süsteemi seismiliste isolatsiooniproduktide seeria, mis on välja töötatud torujuhtmete sünkroonseks seismiliseks eraldamiseks seismilistes isolatsioonihoonetes. See on spetsiaalselt loodud selleks, et lahendada torujuhtmete seismilise nihke kompenseerimise probleem, mis läbivad seismilise isolatsioonikihi konstruktsioonikihi vedelike või energia edastamiseks.



Läbi tüüpi seismilise isolatsiooniseeria
Tüüpi seismilist eraldamise seeriat rakendatakse mehaaniliste ja elektriliste torujuhtmete suhtes, mis läbivad ja on sarnased isolatsioonikihi läbiviimisega, mõlemat otsaga vastavalt ülemise struktuuri ja isolatsioonikihi alumise struktuuriga. See suudab lahendada seismilise eraldamise, soojusliku kompensatsiooni, tugede ja riidepuude koormuse arvutamise ning lubatud koormuste kontrollimise seadme liideste kontrollimise läbimist tüüpi torujuhtmete jaoks.



Leap -tüüpi seismilist eraldamise seeriat rakendatakse mehaaniliste ja elektriliste torujuhtmete jaoks, mis ulatuvad ja on sarnased isolatsiooniliigese ulatumisega, vastavalt mõlemale otsale, mis on vastavalt isolatsiooniliigese või isolatsiooni kraavi mõlemal küljel vaoshoitud. See suudab lahendada seismilise eraldamise, soojusliku kompensatsiooni, tugede ja riidepuude koormuse arvutamise ning lubatud koormuste kontrollimise seadme liideste kontrollimisel hüppe -tüüpi torustikud.

Maavärinad on üks olulisemaid loodusõnnetusi, mis mõjutavad inimkonda. Pärast maavärina tekkimist võib see põhjustada tõsiseid kaotusi ja varakadusid, samuti ulatuslikku kahju ehituskonstruktsioonide, mehaaniliste ja elektrisüsteemide, sildade jms korral, tuues meie ellu ja omadustele suuri kaotusi. Riik on välja andnud vastavad seismilised isolatsioonistandardid ja spetsifikatsioonid. Seismilise isolatsiooni loomise tehnoloogiat on Hiinas edendatud ja rakendatud. Seismiline isolatsioonitehnoloogia võib takistada hoonete ja torujuhtmete maavärinate kahjustusi, võimaldades mõnda olulist kohta, näiteks koolid, lasteaiad, haiglad jne, et täita loodusõnnetuste ajal tavapäraseid kasutusnõudeid nagu maavärinad, vähendades inimohvreid ja varakadusid.
Kui maavärin lööb, kui torujuhtmesüsteem on jäigalt ühendatud ja tal pole võimalust iseenesest seismilist nihkumist kompenseerida, ilma et võetud meetmeid ei võta, siis torustik läbib plastilist deformatsiooni ning võib isegi kahjustada ja puruneda. Selle tulemusel kaotavad drenaažisüsteem, HVAC -süsteem, ventilatsioonisüsteem, elektrisüsteem jne oma funktsioonid, tekitades veelgi võimalikke ohutusohte. Seismilise eraldamispiirkonna torujuhtmete jaoks tuleks kasutada paindlikku torujuhtme kujundust ning torujuhtme seismilise isolatsiooni paindliku ühendusmoodulid erinevate sõlmede ja töötingimuste jaoks tuleks seadistada kogu torujuhtmesüsteemi andmiseks võimega kompenseerida seismilist nihet.

2.1, ehitusprojektide seismiliste disainide juhtimise määrused: artikkel 16 ... vastvalminud koolid, lasteaiad, haiglad, eakad hooldusasutused, laste hoolekandeasutused, hädaolukordade juhtimiskeskused, hädaolukorra varjupaigad, raadio- ja televisioonihooned jne, mis asuvad piirkondades, kus on kõrged seismilised, ja see on askeldatud, ja see on askeldavad. Tagamaks, et nad suudavad täita normaalseid kasutusnõudeid, kui ilmneb piirkonna kindlustamise intensiivsuse maavärin.

2.2, Seismilise isolatsiooni kujundamise standard GB/T 51408-2021:
Klausel 5.5.1 Trepid, käsipuud, esikad, sammud, liftid, keldri kaldteed, sõidutee sissepääsud ja muud seismilist isolatsiooni kihti läbivad kindlad rajatised peaksid vältima võimalikku takistust ja kokkupõrget maavärina toimimisel ning tuleks võtta lahti ühenduse või deformeeritavad struktuurimeetmed.
Klausl 5.5.2 Seismilist isolatsioonikihi läbivad üldised torujuhtmed peaksid seismilise isolatsioonikihis võtma paindlikke meetmeid ja reserveeritud horisontaalne deformatsiooni kogus ei tohiks olla väiksem kui isolatsiooniliigese laius.
Seismilist isolatsiooni kihti läbivate oluliste torujuhtmete, samuti torujuhtmete lekkimiseks kahjulike või tuleohtlike söötmete lekkimise oluliste torujuhtmete jaoks tuleks seismilise isolatsioonikihi juures vastu võtta paindlikke meetmeid ja reserveeritud horisontaalne deformatsiooni kogus ei tohiks olla vähem kui 1,4 -kordne isoleerimisliigese laius.

2.3, Seismiliste isolatsiooniprojektide ehitamise ja aktsepteerimise kood TGT 360-2015:
CLUUSE5.4.1 Seadmete torustiku ja juhtmestiku jaoks tuleks kasutada seismilist isolatsioonikihi läbimiseks paindlikke ühendusi või muid tõhusaid meetmeid.
Klausel 5.4.2 oluliste torujuhtmete jaoks, mis võivad lekkida kahjulikke või tuleohtlikke söötmeid, tuleks seismilise isolatsioonikihi positsiooni läbiviimisel vastu võtta paindlikud ühendused.
Seismilist isolatsioonikihi läbivate painduvate torujuhtmete klausel 5.4.3 tuleks seismilise isolatsiooni liiges reserveerida piisav pikenduspikkus.
CLUUSE5.4.4 Kui kasutate konstruktsiooniterast välkkiire juhtina, tuleks seismilise isolatsioonikihi ülaosas ja all ühendada paindlikud juhtkonnad.

2.4, hoonete seismilise kujunduse kood GB 50011-2010:
Seismiline isolatsioonikiht peaks tagama vajaliku vertikaalse laagri võime, külgmise jäikuse ja summutamise. Seismilist isolatsioonikihi läbivate seadmete torustik ja juhtmestik peaks kasutama painduvaid ühendusi või muid tõhusaid meetmeid, et kohaneda seismilise isolatsiooni kihi horisontaalse nihkega haruldaste maavärinate ajal.
"Wenchuani maavärina ajal 2008. aastal olid seismiliste isolatsioonihoonete pealisehitused piirkondades, mille seismilised intensiivsused olid 7 ja 8, puutumata, kuid seismilise isolatsioonikihi torustikud olid kahjustatud. Seetõttu tuleks erilist tähelepanu pöörata parandamisele."

Tehnilised viited:
Paindlikud seismilised eraldamise torustikud hoonete jaoks jg/t 541-2017
Üldised tehnilised tingimused gofreeritud metallvoolikute jaoks GB/T 14525-2010
