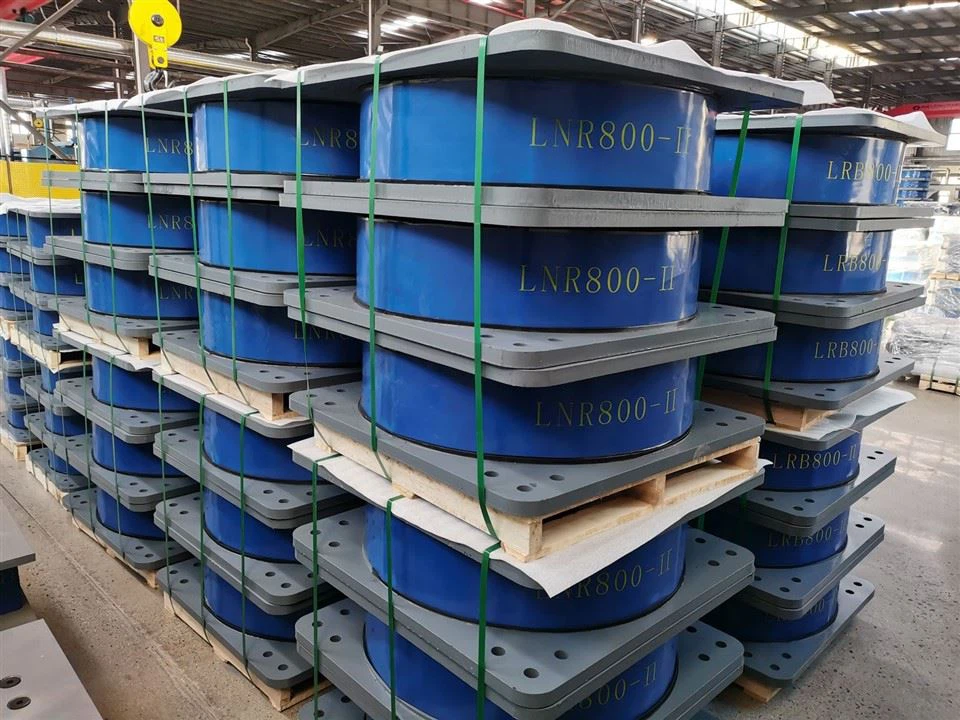

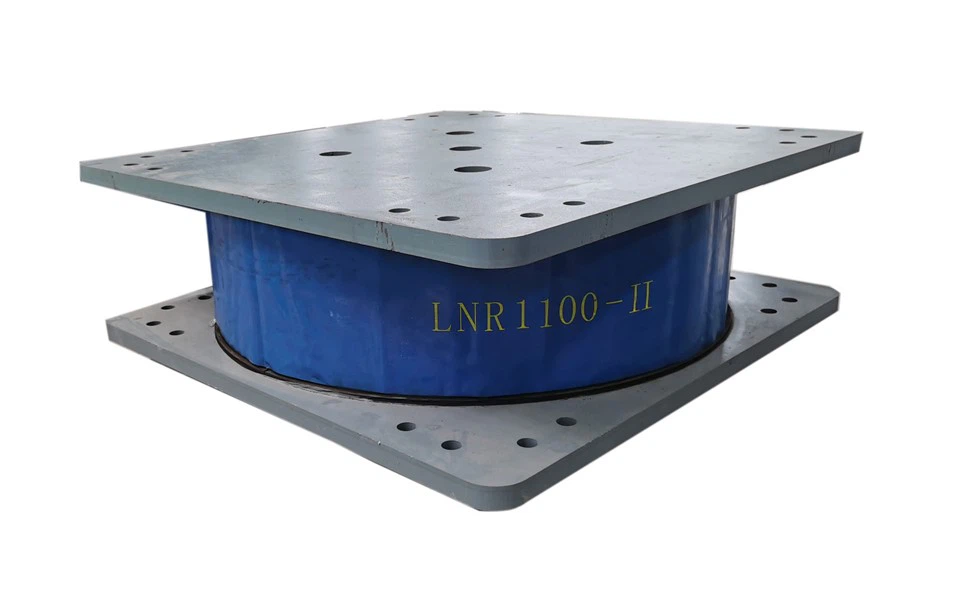

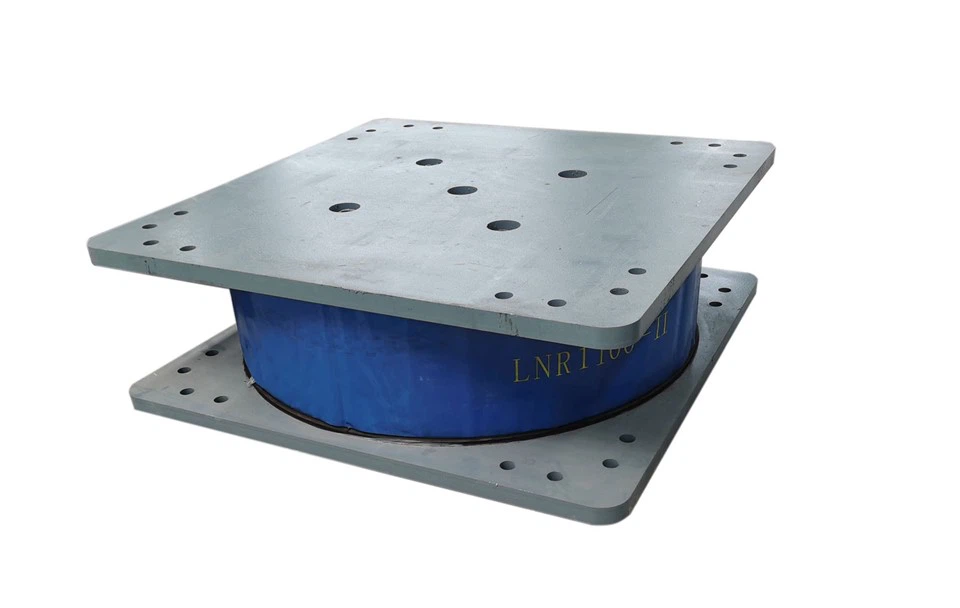

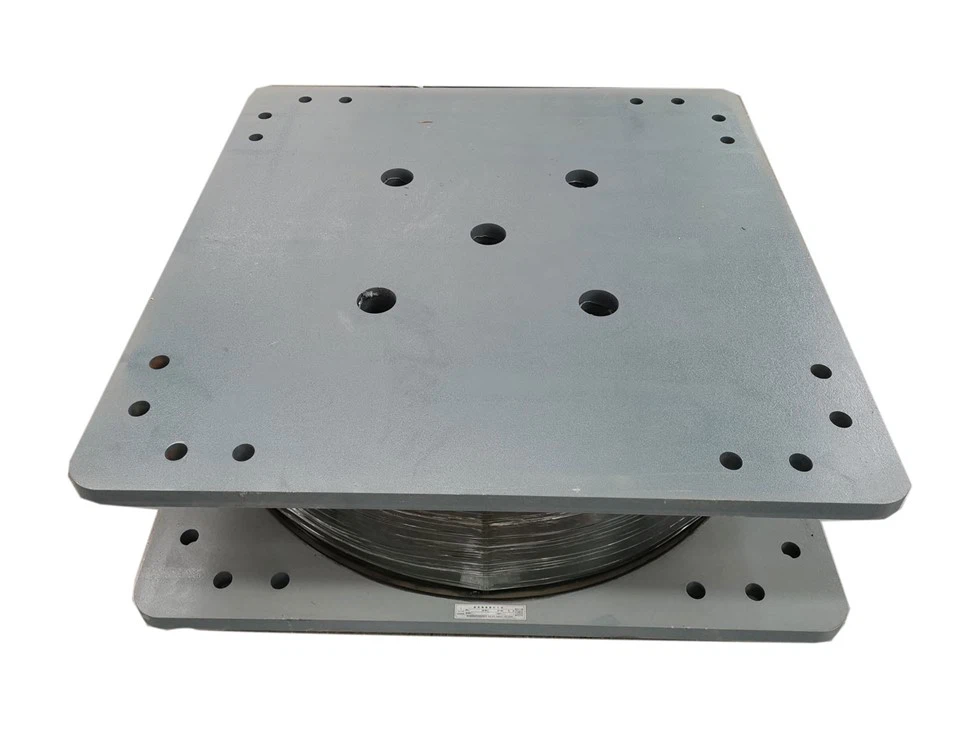

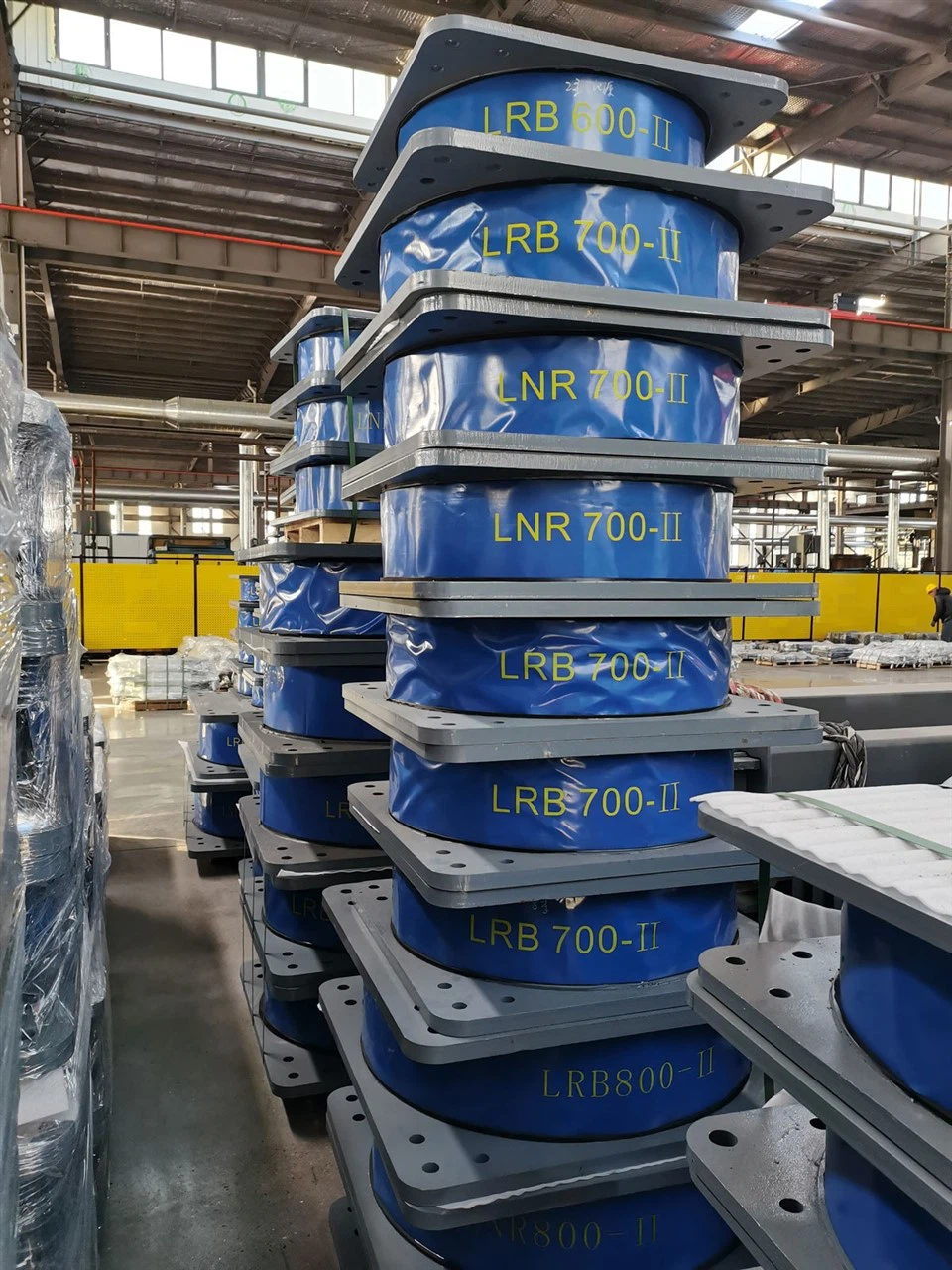

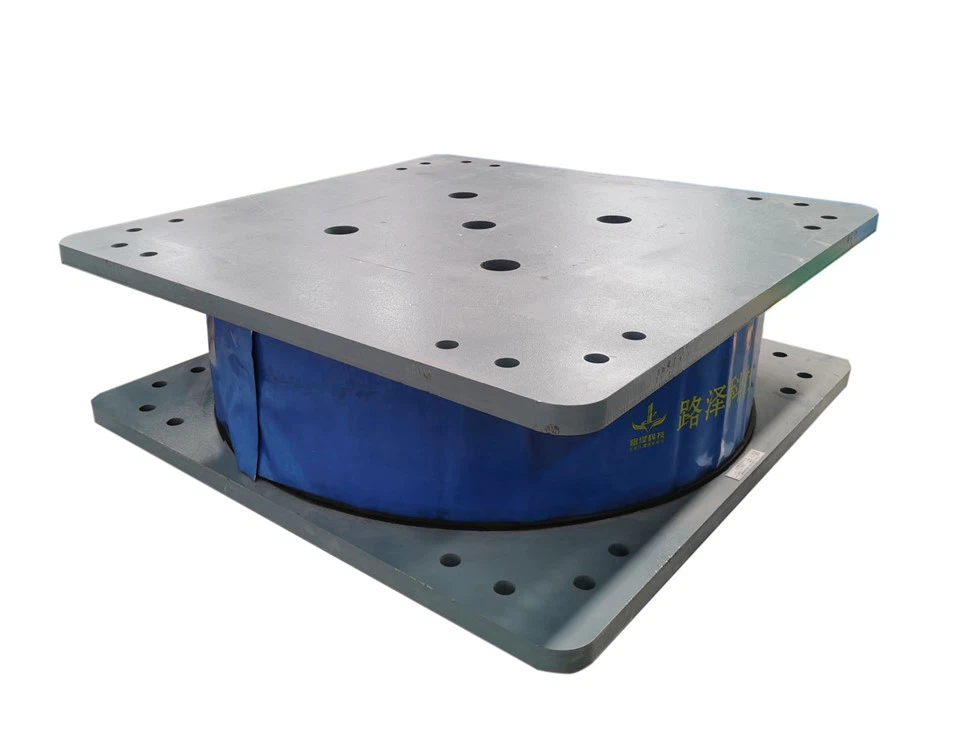

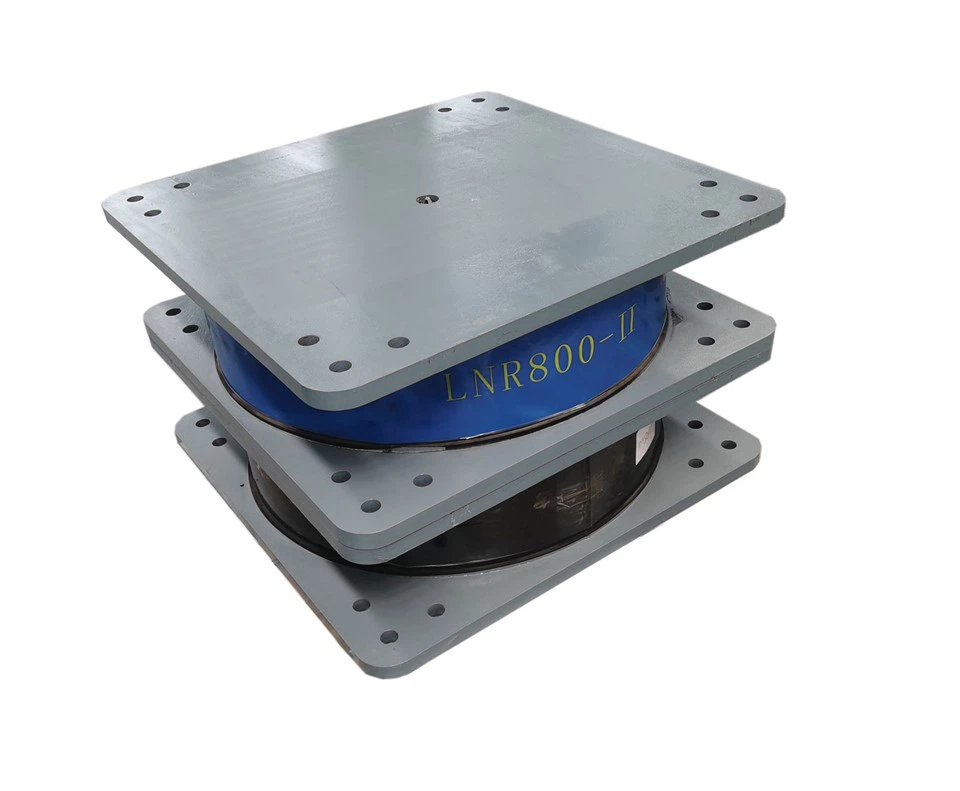

Lineaarne loodusliku kummi seismiline isolatsioonilaager (LNR)

Lineaarne loodusliku kummist eraldamise laager (LNR/NRB) on professionaalne hoone isolatsiooniseade, mis koosneb peamiselt mitmest kihist looduslike kummilehtede ja õhukeste terasplaatide vahel vaheldumisi lamineeritud ja ühendatud kõrge temperatuuriga vulkaniseerumise kaudu. Lamineeritud konstruktsiooni erinevate tootmisprotsesside kohaselt ühendab ülemine ühendusplaati ülemine ühendusplaadi hoone ülemise konstruktsiooniga seismilise isolatsiooniseadme; Alumine ühendusplaat ühendab seismilise isolatsiooniseadme hoone vundamendiga horisontaalse nihkejõu ülekandmiseks. Oma ainulaadse konstruktsioonikujunduse kaudu saab see kummilaager tõhusalt isoleerida seismilise energia ülekande ülemise struktuuri, suurendades märkimisväärselt hoone struktuuri ohutust ja stabiilsust maavärina ajal.

See lamineeritud kummilaager vastab rahvusvahelisele standardile ISO 22762 ja sobib kõrge intensiivsusega maavärina piirkondade ja oluliste rajatiste jaoks, mis on tundlikud vibratsioonide suhtes. Seda rakendatakse laialdaselt sildades, hoonetes, terasest konstruktsioonis ja olulises infrastruktuuris.

1), kummist sära: kasutatakse kvaliteetset looduslikku kummi. Selle molekulaarstruktuur annab sellele suurepärase elastsuse, paindlikkuse ja hea energia hajumise omadustega. Kummilehtede paksust kontrollitakse täpselt 4 - 12 mm vahemikus ja kihtide arv varieerub erinevatele projekteerimisnõuetele, tavaliselt vahemikus 10 kuni 30 kihti. Need kummist kihid täidavad horisontaalse deformatsiooni ja seismilise energia hajumise põhifunktsioone. Maavärina toimimisel võivad nad tekitada suuri horisontaalseid nihkeid. Samal ajal muundatakse mehaaniline energia soojusenergiaks molekulaarsete ahelate sisemise hõõrdumise ja konformatsioonimuutuste vahel.

2), terasplaadi kiht: õhukesed terasplaadid on valmistatud madala ulatusega konstruktsioonilistest, näiteks Q345, paksuse vahemikuga 2 - 8 mm. Pärast pinna töötlemist on teraseplaadid vulkaniseeritud ja ühendatud kummiga. Nende peamine funktsioon on märkimisväärselt parandada laagri vertikaalset laagrit ja horisontaalset jäikust. Vertikaalsete koormuste toimimisel jaotavad teraseplaadid ühtlaselt ülemisest konstruktsioonist kummist kihile edastatud rõhu, et vältida kummi liigset lokaalset kokkusurumist. Horisontaalses suunas piiravad teraseplaadid kummi liigset deformatsiooni, et tagada laagri üldine stabiilsus.

3), terasest plaatide ühendamine: teraseplaadid paigaldatakse nii laagri ülemisse kui ka alumisse otsa. Materjal sarnaneb sisemiste õhukeste teraseplaatidega ja paksus on tavaliselt vahemikus 10 - 20 mm. Ühendatavad teraseplaadid on tihedalt ühendatud hoone konstruktsiooni ülemise ja alumise komponendiga keevitus- või ülitugevate poltide kaudu, et tagada seismiliste jõudude tõhus ülekandumine. Nende mõõtmed ja kujundid on kohandatud vastavalt projekti konkreetsetele paigaldusnõuetele, et saavutada hea sobivus erinevate struktuuridega.

Normaalsetes hooldustingimustes kannab lineaarne loodusliku kummi isolatsiooni laager peamiselt hoone vertikaalset surnud koormust ja elusat koormust. Tuginedes sisemise terasest plaatide ja kummi mitmekihilisele struktuurile, tagab see tugeva vertikaalse jäikuse ja kontrollib vertikaalset deformatsiooni väga väikeses vahemikus (tavaliselt alla 5 mm), et säilitada konstruktsiooni stabiilsus.

Kui maavärin lööb, põhjustavad seismilised lained maapinna tugeva horisontaalse liikumise. Sel ajal tuleb mängu loodusliku kummi madala horisontaalse nihkejäikuse tunnus. Laak võimaldab hoonekonstruktsioonil genereerida suure nihke horisontaalses suunas. Üldiselt võib horisontaalne nihkevõime ulatuda 200% -ni - 350% laagri läbimõõdust.

Kummi horisontaalse nihke deformatsiooni käigus muundatakse maavärina mehaaniline energia soojusenergiaks ja hajutatakse, vähendades sellega ülemise struktuuriga edastatud seismilist energiat. Samal ajal annab loodusliku kummi elastsus laagri taastamise omadusega. Pärast maavärinate tegevuse lõppu võib see ülemise konstruktsiooni tagasi tõmmata algse positsiooni läheduses, vähendades jäägi deformatsiooni ja tagades, et ehitise struktuuril on pärast maavärinat endiselt teatud teenindusfunktsioon.

1), suurepärane vertikaalne koormuse kandevõime: sellel on suhteliselt suur vertikaalne jäikus, tavaliselt vahemikus 1000 kuni 5000 kN/mm, see võib kanda suurt vertikaalset koormust ja täita erinevate ehitiskonstruktsioonide vertikaalseid koormuse kandmise nõudeid. Vertikaalsete koormuste pikaajalise toimimise korral on hiilgav deformatsioon äärmiselt väike. 10-aastase teenindusperioodi jooksul on libisemise deformatsiooni juurdekasv alla 0,5 mm, tagades struktuuri pikaajalise vertikaalse stabiilsuse.

2), silmapaistev horisontaalne deformatsioon ja energia hajumise võime: horisontaalne jäikus on suhteliselt väike, tavaliselt vahemikus 0,1 kuni 1,0 kN/mm. See võib tõhusalt laiendada hoonestruktuuri loomulikku vibratsiooniperioodi tavapärasest 0.5 - 1.0 s kuni 1.5 - 3.0 s, vältides seismiliste lainete domineerivat perioodi ja vähendades resonantsi riski. Horisontaalse ekvivalentse summutuse suhe on vahemikus 5–15%. Kummi deformatsioon tarbib tõhusalt seismilist energiat ja vähendab struktuurilise vibratsioonireaktsiooni.

3), erakordne vastupidavus: looduslikul kummil on hea ilmatakistus ja selle vananemiskiirus on aeglane keskkonnategurite, näiteks ultraviolettkiirte ja osooni, toimel. Tavalises teeninduskeskkonnas võib laagri kavandatud kasutusaeg ulatuda 60–80 aastani.

Pärast enam kui miljonit simuleeritud seismilisi tsüklilisi laadimistestisid halvendavad laagri mehaanilised omadused väga vähe ja see talub mitmeid seismilisi mõjusid.

4,) stabiilne elastse lähtestamisfunktsioon: Pärast maavärina tegevuse lõppu võib see ülemise konstruktsiooni kiiresti tagasi tõmmata algse positsiooni lähedusse, tuginedes loodusliku kummi elastsusele, vähendades jäägi deformatsiooni. See on kasulik hoone funktsioonide kiireks taastamiseks pärast maavärinat ning vähendab remondikulusid ja aega.

5), mugav paigaldamine ja hooldus: standardiseeritud projekteerimis- ja tootmisprotsess muudavad laagri universaalse mõõtmed ja liidese vormid, hõlbustades seost eri tüüpi ehitusstruktuuridega. Installimisprotsess on lihtne. Ehitustöötajad saavad tavapäraste tööriistadega töötada vastavalt üksikasjalikele joonistele ja juhistele, lühendades oluliselt ehitusperioodi. Igapäevane hooldus ja regulaarsed ülevaatused on mugavad. Töötajad saavad hõlpsalt kontrollida ja hinnata välimust, deformatsiooni ja ühenduse osi jms. Kui probleemid ilmnevad, on see mugav parandada või asendada, vähendades kasutamise kulusid ja hooldusraskusi.

Eraldatud struktuuri kujundamisel on vaja mõistlikult seada struktuuri üldised omadused, struktuuriline paigutus ja struktuuri jäikuse jaotus, et kontrollida struktuuri reageerimist maavärina ajal ja saavutada eesmärk vähendada seismilist vastust. Üldiselt tuleb järgida järgmisi põhimõtteid:

1), isoleeritud hoonete seismilise kindlustamise sihtmärk peaks üldiselt olema kõrgem kui traditsioonilistel hoonetel. Mõistlikult kavandatud isoleeritud hooned võivad kõik saavutada seismilise kindlustamise eesmärgi, et "ei kahjusta väiksemaid maavärinaid, kahjustusi ega väheseid kahjustusi mõõdukate maavärinate korral ega teenuse funktsioonide kaotamine suuremate maavärinate korral".

Põhieeskirjad eraldatud hoonete struktuuri lõpuleviimiseks. Isoleerimislaagrite paigutust ja konstruktsiooni jäikust tuleks kontrollida, et muuta nende jaotus ühtlane. Proovige teha nihke konstruktsiooni jäikuse keskpunkti ja ülemise konstruktsiooni massikeskuse vahel võimalikult väikeseks. See võib tagada, et ülemäärase väändemõju tõttu ei kahjustata struktuuri kogemata.

2), on baasisolatsioonitehnoloogia kõige sobivam madala tõusu ja mitmekorruseliste hoonete jaoks. Eraldatud hoonete põrandate kõrgus ja arv peaksid vastama vastavatele sätetele asjakohastes disaini tehnilistes spetsifikatsioonides.
Hoone isoleerimise tehnoloogia omaduste tõttu sobivad isoleeritud hooned üldiselt rohkem I, II ja III tüüpi ehituskohtadeks. Lisaks tuleks konstruktsioonikujunduses valida parema jäikusega vundamendi tüüp, et tagada isoleerimiskihi stabiilsus ja selle liikumise järjepidevus maavärina ajal.
Üldiselt on isoleeritud hoonete isoleerimiskihi tõmbevõime suhteliselt nõrk. Vastavalt nihkestruktuuri omadustele, et tagada isoleeritud struktuuri stabiilsus, tuleks kontrollida eraldatud struktuuri ja eraldatud struktuuri ja isolatsioonikihi vahelise eraldamise tõhusaks tõrjumise võime ja tõhusalt isoleeritud struktuuri kuvasuhet. Eraldatud struktuuri kuvasuhe peaks vastama järgmises tabelis esitatud nõuetele. Kui kuvasuhe ei vasta nõuetele, tuleks haruldaste maavärinate ridade tõrjevahendivastane arvutus läbi viia.

Samal ajal tuleks piirata ka horisontaalseid koormusi mittesemiliste toimingute (näiteks tuulekoormustega). Üldiselt tuleks mittesemiliste toimingute all olevaid horisontaalseid koormusi kontrollida, et see ei ületa 10% struktuuri kogu gravitatsioonist. See võib tõhusalt tagada ka isoleeritud hoonete mugavuse.

4.
Baas isolatsioonikiht tuleks üldiselt seada konstruktsioonikihi alla. Isoleerimiskiht peaks jääma haruldaste maavärinate all stabiilseks ja deformatsiooni ei tohiks olla. Isoleeritud konstruktsiooni liigesekonstruktsiooni kontrollimine tagamaks, et isolatsioonikiht saaks selle rolli tõhusalt mängida maavärina ajal. Isoleerimiskihi läbivate seadmete ning elektri- ja sidesüsteemide juhtmestiku jaoks tuleks kasutada selliseid meetmeid nagu paindlikud ühendused paindlikkusega, et kohaneda isolatsioonikihi horisontaalse nihkega haruldaste maavärinate all; Terasevarraste või terasraamidega maandatud välkkiire kaitseseadmete jaoks tuleks eralduskihi ulatuda maandus.

5), peaksid isoleeritud hoonetel olema meetmed tõsiste kahjustuste ärahoidmiseks, kui isolatsioonilaagrid kaotavad maavärina ajal kogemata stabiilsuse. Üldiselt tuleks kaaluda ka meetmeid, mis muudavad isolatsioonilaagrid hõlpsasti üle ja asendaksid.
6), peaksid hoone eraldamise kummilaagrid ja muud isolatsioonikihi komponendid võtma vastu ka tulekahju ennetamise vastavad meetmed vastavalt isolatsioonikihi asukoha tulekindluse reitingule.

Isoleerimise tehnoloogiat kasutavate keerukate kujundite või erinõuetega struktuuride jaoks tuleks läbi viia mudeli katsed.

(Ainult soovitus, see võiks olla OEM kliendi taotlusel või toodetud klientide joonistamiseks)

MÄRKUS. Lisateavet spetsifikatsiooniparameetrite ja kohandatud nõuete saamiseks võtke meiega ühendust.

1), kontrollimisvõimalused

2), testimisaruanded.

3), tüüpi testimise aruanded.

1), sertifitseerimisstandardid: tooted on EL CE sertifikaadi alusel (EN 15129/EN 1337) ja rakendasid neid koode vastavalt klientide taotlusele.

2), kvaliteedi tagamise kohustus: pakkuge eluaegseid tehnilisi teenuseid ja reageerige kohapealsetele probleemidele 98 tunni jooksul.

3), tehnilised dokumendid: Tüüpkontrolli aruanded, kolmanda osapoole tüüpi ülevaatuse aruanded ja toodete ex-faktilised aruanded.

See suudab vastata EL EN EN15129/EN1337, USA ASCE 7 ja teistele riikidele originaalseadmete tootjate tootmise ja tootmise või protsesside ja valmistamise riikide standarditele vastavalt pakutavatele joonistele ja proovidele.

1), monteerige täpselt ülemised ja alumised ühendusplaadid ning ülemised manustatud osad maapinnale.

2), pärast alumise konstruktsiooni betooni ulatub 75% -ni kavandatud tugevusest, puhastades manustatud osade keermestatud augud, võid ja tehes isolatsioonikihi kihi, kasutades või ja asfalti, mis on ette valmistatud kummi isolatsioonilaagri järgnevaks asendamiseks.

3) vastavalt kummi eraldamise laagri paigutusplaani nummerdamisele, tõstes eraldamise laagri täpselt oma kohale.

4), kasutage ülitugevaid polte, et kinnitada alumine ühendusplaati alumiste manustatud osade külge.

5), kontrollides rangelt, kas paigalduskvaliteet vastab asjakohaste eeskirjade ja standardite nõuetele.

6) pärast kontrolli läbimist võttis kõigepealt eraldamise laagri ja paljastatud ühenduspoldide ühendusplaatide jaoks mõeldud raustusvastased meetmed ning seejärel kaitsta seejärel eraldatust laager puidust raamiga korralikult, et vältida kahjustusi ülemise ehitusprotsessi ajal.

7), sidudes osa tugevdamist isolatsioonilaagri kohal ja ülemise konstruktsiooni konstruktsiooni viimine.

8. Ülemise konstruktsiooni ehituse ajal viige iga täidetud põranda jaoks üks kord kummi eraldamise kihi vertikaalse deformatsiooni vaatlus.

9), pärast isolatsioonihoone lõppu, kontrollides hoolikalt ülemise konstruktsiooni ja takistuste vahelist eralduskaugust horisontaalses ja vertikaalses suunas.

10), ettevaatusabinõud

• Rangelt ülekoormamise keelamine: kasutades seda rangelt vastavalt disainile nõutavatele vertikaalsetele ja horisontaalsetele koormustele. Laagri kahjustuste vältimiseks on rangelt keelatud ületada laagri laagri ulatus, mis võib mõjutada eraldatuse efekti ja struktuurilist ohutust. ​
• Kõrge temperatuuri mõju ennetamine: vältimine laagri hoidmine kõrge temperatuuriga keskkonnas (üle 60 kraadi) pikka aega. Kõrge temperatuur võib põhjustada kummi jõudluse halvenemist ja vähendada laagri eraldamise jõudlust. Kui kõrgtemperatuuriga keskkonda on võimatu vältida, tuleks võtta tõhusad soojusisolatsioonid ja jahutusmeetmed. ​
• Välise mõju vältimine: hoone ehituse ja kasutamise ajal, pöörates tähelepanu laagri kaitsmisele ja takistavad seda raskete objektide või väliste jõudude mõjutamisele, et mitte põhjustada laagrile kohalikku kahju ja mõjutada selle üldist jõudlust. ​
• Pärast paigaldamise spetsifikatsioone: paigaldusprotsess tuleb läbi viia rangelt vastavalt toote paigaldusjuhendile ja asjakohastele spetsifikatsioonidele, et tagada paigalduskvaliteet. Kui paigaldus on vale, võib see põhjustada laagri ebaühtlast jõudu, mõjutades isoleerimisefekti ja põhjustades isegi ohutusõnnetusi. ​
• Pöörake tähelepanu rakenduse ulatusele: see toode sobib I, II ja III kategooria ehituspaikadeks. Valimisel on vaja mõistlikult kujundada ja valida tüüp vastavalt ehitusplatsi kategooriale ja projekti tegelikule olukorrale, et tagada, et toode saaks isolatsiooni rolli tõhusalt mängida.

1. Regulaarne välimuse kontroll: kontrollige laagri välimust iga kuue kuu tagant, et kontrollida kummi vananemise, pragunemise, terasplaadi roostetamise, deformatsiooni või ühenduse osade lõtvuse märke. Kui kummist pinnal ilmnevad ilmsed praod, on terasest plaat tugevalt roostes või ühenduspoldid lahti, registreerige see õigeaegselt ja võtke vastu vastavad hooldusmeetmed.
2. Deformatsiooni jälgimine: laagri vertikaalse ja horisontaalse deformatsiooni jälgimine üks kord aastas. Võrrelge esialgsete installimisandmetega. Kui vertikaalne deformatsioon ületab 5 mm või horisontaalne deformatsioon ületab lubatud väärtust (tavaliselt 10% laagri läbimõõdust), analüüsige põhjuseid ja viige läbi hindamine. Vajadusel asendage laager.
3. Keskkonnakontroll: pöörake tähelepanu laagri ümbritsevale keskkonnale, et vältida laagrit karmides keskkondades nagu pikaajaline vee kogunemine ja keemiline korrosioon. Kui ümbritsevas keskkonnas leidub laagri kahjustusi, võtke õigeaegselt kaitse- või eraldamismeetmeid.
4. Ülevaatus pärast maavärinat: Pärast maavärina kogemist viige sõltumata ulatusest läbi laagri põhjalik ülevaatus, sealhulgas selle välimus, deformatsioon, sisestruktuur jne.

1) ehitusstruktuuride valdkonnas

• Elamu hooned: seda rakendatakse laialdaselt maavärina kalduvate piirkondade vastvalminud elamutes, suurendades märkimisväärselt elukohtade ohutust maavärinate ajal ning kaitstes elanike elu ja omadusi. LNR-laagreid kasutavad maavärinaohtlikud riikides nagu Myanmar, Jaapan ja Tšiili suures hulgal madala tõusu ja keskmise kõrgeima elamuga elamu. Pärast maavärinat on hoone struktuuri kahjustuste aste märkimisväärselt vähenenud ja enamikku neist saab endiselt kasutada.

• Avalikud hooned: Tiheda personaliga avalike hoonete jaoks, näiteks koolid, haiglad, raamatukogud või erinõuded maastikujärgseks funktsionaalseks taastamiseks, võib LNR-i looduslike kummi eraldamislaagrite kasutamine tagada inimeste ohutu evakueerimise maavärina ajal ja hoone funktsioonide kiire taastamine pärast maavärinat. Mõned Hiinas Wenchuani koolid kasutasid neid laagreid seismilise tugevdamise ajal, mis suurendas koolihoonete stabiilsust maavärinate ajal.

2), sillade inseneri valdkonnas

• Keskmised ja väikesed sillad: Keskmise ja väikese vahega sildade jaoks, mille ulatus 20 - 80 m on, võib see laager tõhusalt vähendada silla peastruktuuri ja alamstruktuuri maavärinate kahjustusi ning vältida tõsiseid seismilisi ohte, näiteks sillakasvataja langemist. Hiina edelaosa arvukate mägisildade ehitamisel on seda laagrit laialdaselt kasutatud, parandades sildade seismilist jõudlust keerulises geoloogilises ja seismilises keskkonnas.
• Linna viaduktid: linna viaduktide ümbritsev keskkond on keeruline ja liiklusvool on suur. LNR -i loomulik kummi eraldamise laager võib vähendada viadukti vibratsioonireaktsiooni maavärina ajal, vähendada mõju ümbritsevatele hoonetele ja liiklusrajatistele ning tagada linnaliikluse kiire taastamine pärast maavärinat. See laager on mänginud olulist rolli viaduktide seismiliste moderniseerimisprojektides mõnes suures linnas.
